龍電電氣
高壓電橋電纜故障測試儀
高壓電橋電纜故障測試儀
高壓電橋電纜故障測試儀

高壓電橋電纜故障測試儀

高壓電橋故障測試儀是基于MURRAY電橋原理而設計,適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位,及高壓電纜外護套故障的定位。當然,也可用于電纜廠內各種線纜的缺陷點定位。

直流耐壓試驗

故障預定位

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

高壓電橋故障測試儀是基于MURRAY電橋原理而設計,適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位,及高壓電纜外護套故障的定位。當然,也可用于電纜廠內各種線纜的缺陷點定位。

高壓電橋故障測試儀采用開關電源構成高壓恒流源,空載電壓-15000V,短路電流30mA。高壓電橋故障測試儀采用高靈敏度放大器及檢流計指示平衡,與比例電位器構成平衡電橋,整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜,采用四端電阻測量法避免了引線電阻引入的誤差,面板上操作鈕處于地電位,通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此,該設備電壓高、重量輕、操作方便、使用安全。

技術參數

測試電壓負高壓,0~15kV,連續可調
最大電流30mA
測試比例精度±(0.2%·L±1)米
燒穿電壓0~15kV,連續可調
燒穿電流30mA
工作電源AC220V±10%
抗干擾能力>100VAC
重量≤12kg
外形尺寸L450mm × W330mm × H320mm
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

高壓電橋故障測試儀具有三種功能:

1、直流耐壓試驗:設備可輸出0~15kV直流電壓,可用于電纜直流耐壓試驗。

2、故障預定位:利用電橋原理進行預定位,四端電阻測量法避免了引線電阻引入的誤差。

同時,高壓電橋故障測試儀特別適用于:

1、敷設后電纜的高阻擊穿點,特別是難以燒成低阻的線性高阻擊穿點,如電纜中間接頭的線性高阻擊穿。

2、閃絡型擊穿點,擊穿后恒流源能維持電弧,有穩定電流通過電橋,電橋有足夠的靈敏度。

3、尚未擊穿,但電阻偏低的缺陷點,如用兆歐表發現電纜阻值較低,但運行電壓下不擊穿的絕緣缺陷點。

由于上述特點,高壓電橋故障測試儀為下述幾類用戶所青睞:

1、從事專業定位的電纜修試隊伍:如大中型供電局及大型用電企業的電纜修試班。絕大部分的電纜擊穿點均可用高壓電橋故障測試儀迅速找到大致的擊穿位置。與波反射法及定點儀配合使用,各取所長,使定位更快更可靠。

2、小型用戶:如小型供電局及中型用電企業。電纜不多,一般走向清楚,不太長,故障次數有限,若配齊一套波反射法定位儀,價格高,對使用人員的素質和經驗要求較高,不是最佳選擇。選用高壓電橋故障測試儀,價格較低,操作方便,能應付日常需要,是較好的選擇。

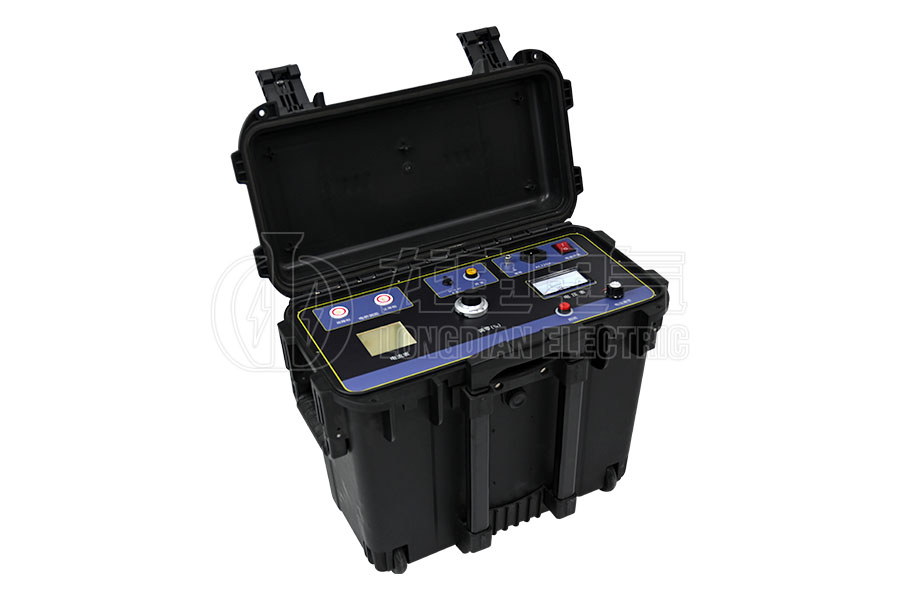

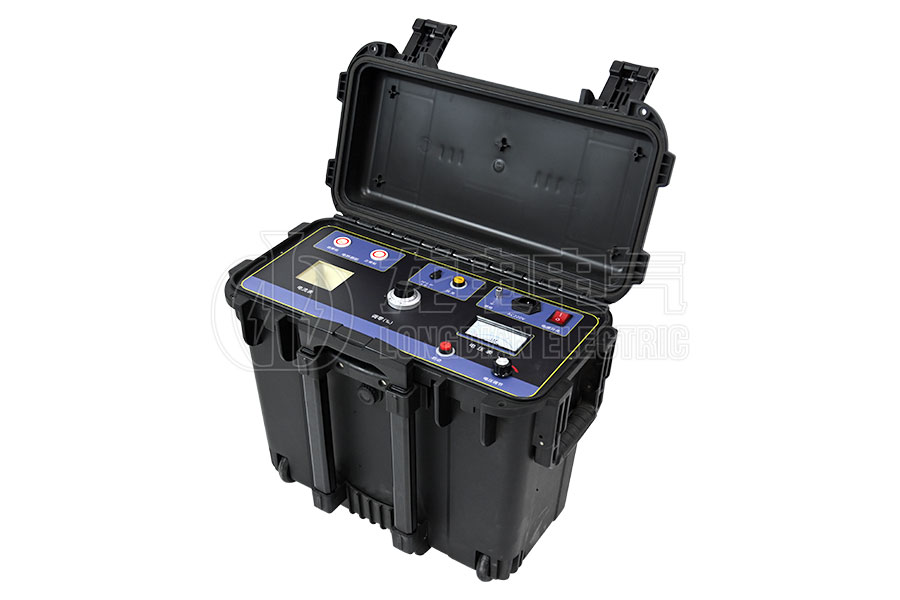

產品圖集

售后保障

2h 電話回復
2h電話回復
8h 提供解決方案
8h提供解決方案
48h 技術人員到達
48h技術人員到達
